Ошибка при подборе вакуумного оборудования часто возникает еще до сравнения моделей. Заказчик указывает требуемое остаточное давление, но не сообщает расход газа, температуру, количество пара и режим работы. В результате агрегат может достичь нужного вакуума при закрытом всасывании, однако не поддерживать его при реальной технологической нагрузке.
Сначала нужно описать рабочую точку
Основой технического задания является производительность при заданном давлении на всасывании. Паспортная максимальная производительность и предельный вакуум не должны рассматриваться как одна рабочая точка. Для корректного выбора используют характеристику насоса и приводят расход газа к условиям, в которых он поступает в систему.
- Требуемое давление на всасывании и допустимый диапазон его колебаний.
- Расход газа в номинальном, минимальном и пиковом режимах.
- Температура, состав, влажность, содержание конденсируемых паров и примесей.
- Продолжительность работы, количество пусков и требования к резервированию.
- Температура и доступность рабочей жидкости, способ ее отвода или рециркуляции.
- Ограничения по площади, шуму, электропитанию и подключению трубопроводов.
Как выбрать конструктивное исполнение

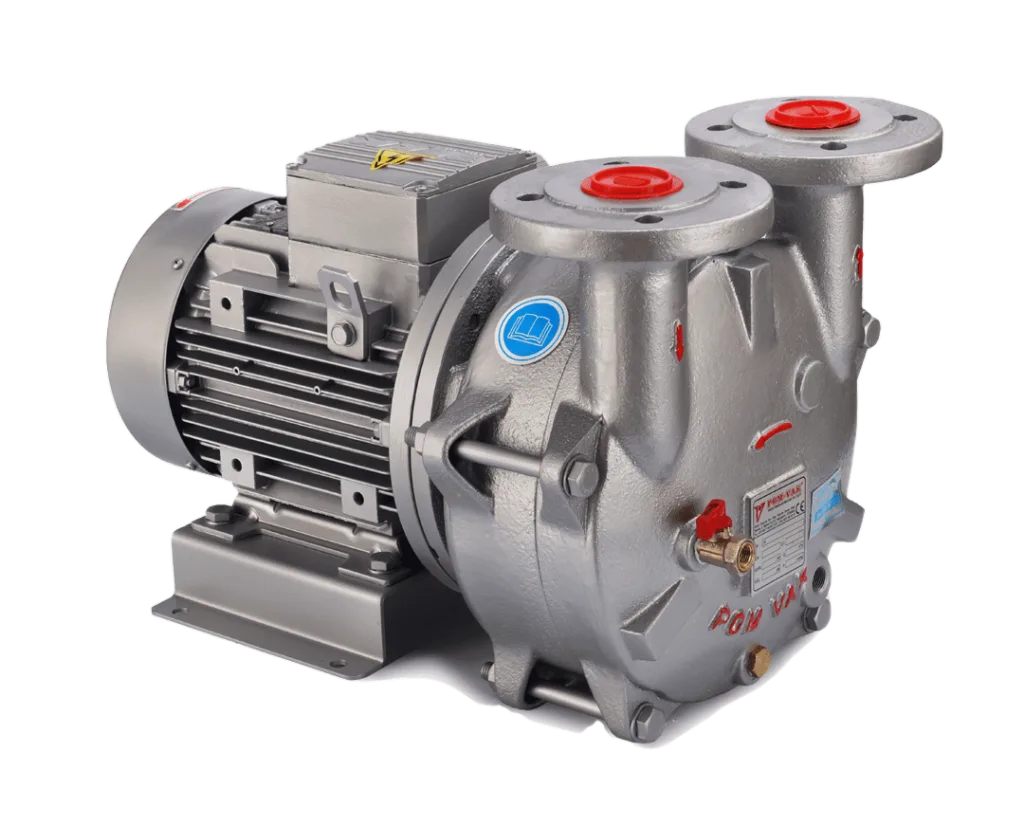

Моноблочная конструкция объединяет насос и двигатель в компактный агрегат и удобна там, где важны небольшие размеры и умеренная производительность. В одноступенчатом исполнении насос и двигатель могут размещаться на общей раме и соединяться муфтой, что упрощает доступ к отдельным узлам. Двухступенчатые модели применяют, когда процесс требует более глубокого вакуума в пределах возможностей жидкостно-кольцевой технологии.
Категория водокольцевой вакуумный насос должна выбираться не только по типу конструкции. Для одинаковой производительности модели могут отличаться материалами, допустимыми температурами, требуемым расходом рабочей жидкости, мощностью двигателя и комплектностью. Иногда более крупный насос без регулирования оказывается менее выгодным, чем оборудование, точнее подобранное под рабочий диапазон.
Проверка условий на стороне системы
Даже точный расчет агрегата не компенсирует слишком узкий или длинный всасывающий трубопровод. Потери давления, количество поворотов, наличие фильтров, запорной арматуры и каплеуловителей влияют на вакуум непосредственно у технологического аппарата. Также проверяют противодавление на выходе, потому что оно увеличивает нагрузку на насос и двигатель.
Если технологическая нагрузка существенно меняется, стоит рассмотреть регулирование, буферную емкость или несколько агрегатов. Для ответственных процессов предусматривают резерв, но его схема должна позволять техническое обслуживание без остановки всей линии. Автоматика может контролировать давление, температуру, ток двигателя и уровень в сепараторе, а также формировать предупредительные сигналы до аварийного отключения.
Сравнивать нужно стоимость системы
Цена самого насоса является только частью расходов. В расчет входят двигатель, основание, сепаратор, теплообменник, арматура, монтаж, электроэнергия, вода, обслуживание и запасные части. Инженеры Emerem выполняют подбор оборудования на объект и помогают согласовать его с технологическими условиями. Такой подход позволяет сравнивать варианты по общей стоимости владения и снижает риск дорогостоящей переделки коммуникаций после поставки.
